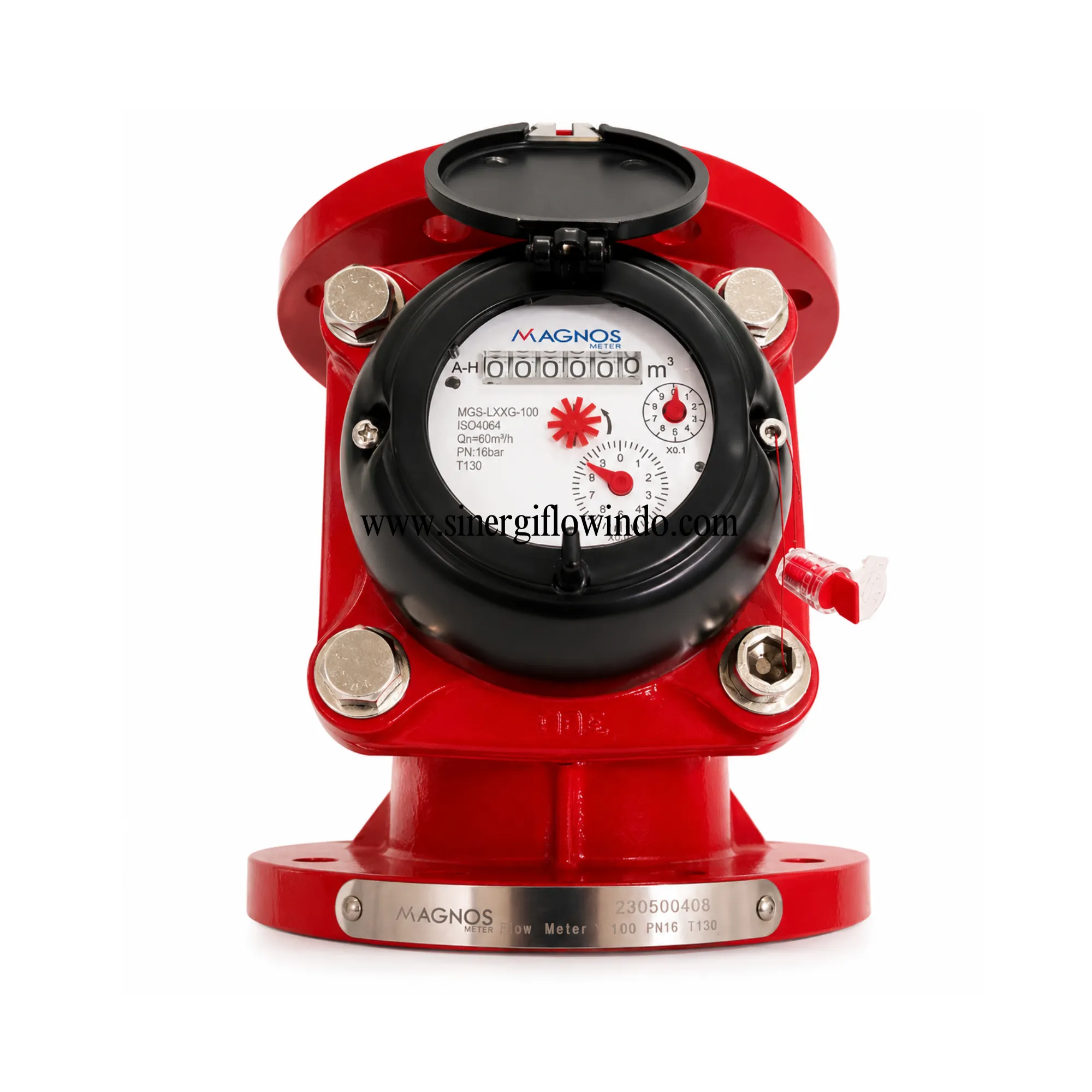

Water Meter Magnos 4 Inch DN100 adalah meter air dry-dial dengan penggerak magnetik yang kokoh, dirancang untuk sistem air limbah dan irigasi. Menawarkan kapasitas aliran besar, kehilangan tekanan rendah, dan tahan water hammer, dengan dial bersegel vakum untuk pembacaan yang jernih dalam jangka panjang. Tahan hingga tekanan 1.0 MPa dan suhu 50°C (90°C untuk air panas), serta telah memenuhi standar ISO 4060.
Water Meter Magnos 4 Inch DN100 adalah meter air tipe horizontal vane wheel dengan sistem dry-dial dan penggerak magnetik, dirancang untuk aplikasi irigasi dan pengolahan air limbah, serta cocok digunakan pada sistem pompa dengan laju aliran tinggi. Desain roda Woltman horizontal memberikan kapasitas aliran besar dengan kehilangan tekanan yang minimal, sementara struktur elemen yang dapat dilepas memudahkan proses instalasi dan perawatan tanpa perlu melepas seluruh badan meter dari jalur pipa. Meter air ini tahan terhadap water hammer dan air kotor/berpolusi, serta dilengkapi register dengan segel vakum yang melindungi dari kondensasi sehingga pembacaan dial tetap jernih dalam jangka panjang. Dapat beroperasi pada suhu air 0,1°C hingga 50°C (hingga 90°C untuk versi air panas) dengan tekanan kerja hingga 1.0 MPa (1.6 MPa tersedia atas permintaan).
| Nominal Size (DN) | 100 mm / 4 inch |
| Water Temperature | 0.1°C ~ 50°C (0.1°C ~ 90°C for hot water version) |
| Water Pressure | ≤1.0 MPa (1.6 MPa on request) |
| Accuracy (Lower Zone) | ±5% (from Qmin inclusive up to but excluding Qt) |
| Accuracy (Upper Zone) | +2% (+3% for hot water meter) (from Qt inclusive up to and including Qs) |
| Standard | Conforms to ISO 4060 |
| Dimensions (DN100 / 4") | |
| Height (H) | 291 mm |
| Length (L) | 250 mm |
| Flange Outside Diameter (D1) | 220 mm |
| Bolt Circle Diameter (D2) | 180 mm |
| Weight (W) | 18 kg |
| Mechanical Data (DN100 / 4") | |
| Max Flow (QMax) | 120 m³/h |
| Continuous Flow (QN) | 60 m³/h |
| Transitional Flow (QT) | 12 m³/h |
| Minimum Flow (QMin) | 1.8 m³/h |
Aplikasi Penggunaan
Cocok digunakan di berbagai industri dan sistem pengolahan cairan.
